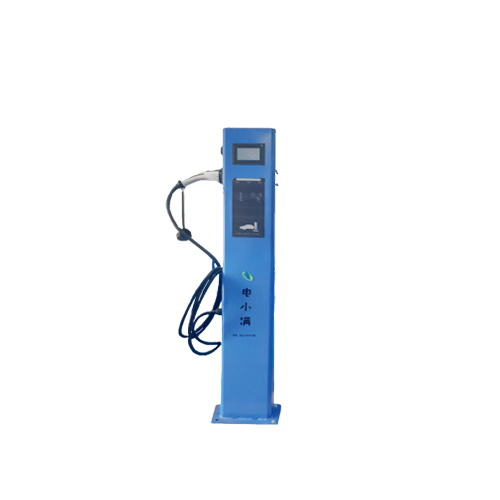

交流充電樁

功能特點

1. 配置彩色 4.3-7 寸工控觸摸屏，外觀簡潔大方，操作更方便快捷。

2. 單充配置 3 個高亮度指示燈，“電源”、“充電”、“故障”；雙充配置 4 個高亮度指示燈，“電源”、“A槍充電”、“B槍充電”“故障”；實時顯示充電樁狀態。

3. 交流輸出配置智能電能表，可以進行交流充電電量計量。

4. 配置漏電保護開關，具備過載保護、短路保護和漏電保護功能。配置 D 級板載集成防雷器具備防感應雷、防操作過電壓的保護功能。

5. 具有急停按鈕開關，能快速切斷輸出電源。保護樁體和汽車安全。

6. 充電樁具備記錄現場數據功能，可以記錄實時故障和歷史故障，可以防止因意外斷電而丟失充電數據的現象發生。

7. 具備對外通信功能，可使用微信支付、微信控制充電過程。

8. 配有射頻讀卡器，支持 IC 卡付費方式。

9. 充電接口連接器具有鎖緊裝置用于防止連接時意外斷開，并具備防誤操作功能。

技術指標

額定交流工作電壓：220V

額定交流工作電流：?jiǎn)纬?6A（3.5kw）/32A（7.0kw）；

                               雙充單口16A（3.5kw）/32A（7.0kw）；

防護等級：IP54；

板載集成智能電能表準確度等級：2.0 級；

剩余電流保護額定動作電流：30 mA；

剩余電流保護額定動作時間：≤0.1 s；

連接器動力線觸頭：AC220 V；16A（3.5kw）/32A（7.0kw）；

連接器控制線觸頭：DC30 V，2 A；

連接器機械操作壽命：≥10000 次；

平均故障間隔時間：MTBF≥8760 h。

操作說明

一.充電狀態指示燈

1. 電源燈(黃色)常亮：正常待機，提供充電服務。

2. 充電燈（綠色）閃爍：正在充電，嚴禁拔電纜插頭。

3.故障燈（紅色）閃爍：設備異常，暫停充電服務，同時播放報警聲。

4.急停按鈕：在設備運行異常時按下按鈕，停止設備運行。

二.支付說明

1. 支持 IC 刷卡支付。

2. 支持微信掃碼支付。

三.急停按鈕操作說明

充電樁使用過程中，如發生緊急情況，應迅速按下急停按鈕，來切斷輸出，保證充電安全。故障排除后，應將急停按鈕順時針旋轉復位。
